Описание автоматической коробкой передач Mercedes 722.9 7G-Tronic


mercedes мерседес ремонт платы
722.9 плата описание ремонт замена кодировка

Коробка передач 722.9 (NAG2) была разработана автомобильным гигантом Mercedes в 2003 году и начала устанавливаться на автомобили C-класса. Помогали немецким инженерам соотечественники из фирмы Siemens, которые занимались разработкой программного обеспечения. Коробка передач 7G-Tronic частично унифицирована с коробкой передач 722.6, но имеет уже 7 ступеней и 2 задние передачи (зачем 2 задние - до сих пор загадка), устанавливается на задне- и полноприводные автомобили.
Главной особенность коробки передач 7G-Tronic является включение режима проскальзывания фрикционов, причём уже с первой передачи. Данный режим программно отключается при нагреве масла АКПП свыше 140 градусов цельсия.
Имеется 2 основные модификации коробки передач 722.9:
-W7X550 (максимальный передаваемый крутящий момент 550 НМ)
-W7A700 (максимальный передаваемый крутящий момент 700 НМ)
-W7B700 (максимальный передаваемый крутящий момент до 850 НМ).
Также они подразделяются на модификации для заднего и полного привода.
Масло:
- до 2010 года - красного цвета А0019896803 (А 001 989 68 03) с допуском 236.14;
- после 2010 года - синего цвета, A0019897703 (A 001 989 77 03) или A0019897803 (A 001 989 78 03) с допуском 236.15 (кроме АКПП 722.9, которая агрегатируется с 629 мотором).
Коробка передач имеет несколько слабых мест:
1) Проскальзывание фрикционов приводит к быстрому загрязнению масла (особенно, если масло не менять и часто допускать резкие ускорения), что тянет за собой ремонт "бублика" (гидротрансформатора). При данной проблеме нередко ощущается вибрация при переключении со 2й на 3ю передачу, появляется посторонний гул. В блоке управления при диагностике появляются ошибки P2783 и/или P0894.
2) Перестаёт работать селектор (режимы P,R,N,D не переключаются, либо на панели приборов не отображается выбранный режим) - проблема либо в самом селекторе на руле (рулевой переключатель), либо вышел из строя сервопривод АКПП (блок ISM).
3) Нередко на пробегах до 90 000 километров выходят из строя масляный насос, сеператорная пластина, уплотнительное кольцо.
4) Нередко на пробегах после 120 000 километров трескается колокол (корпус) коробки передач (происходит в основном из за вибраций при интенсивном разгоне).

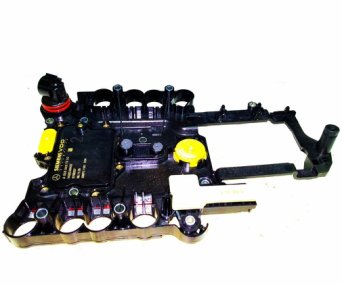

5) Очень часто выходит из строя блок управления (плата) АКПП, которая находится внутри коробки передач на гидроблоке. Плата имеет 4 аппаратные версии. На платах 1 го поколения не имеется цифры 1, начиная со второй генерации платы маркировали цифрами 2, 3 или 4. В первую очередь блок управления (плата VGS) выходит из строя из за перегрева (оюязательно мойте радиатор АКПП, он же теплообменник, хотя бы раз в 2 года) и из за загрязненного масла (масло рекомендуем менять хотя бы частично раз в 40 000 километров, заливайте только оригинальную жидкость). Проявляется поломка блока управления (платы) по разному, в зависимости от поломки. АКПП может встать в аварийный режим, диагностика выявляет ошибки по датчикам вращения (скорости) АКПП. Коды ошибок в данном случае P0717 и/или P0718 и/или P2200, P2201, P2204, P2205. Также блок управления (плата) иногда перестает видеть положение селектора, код ошибки в этом случае - P2213. Иногда плата перестает выходить на диагностику, либо появляется код неисправности P2204. В этом случае обязательно нужно проверить питание, приходящее на блок управления и can- шину. Иногда возникают ошибки по соленоидам. Мы ремонтируем блоки управления (платы) VGS 722.9 Mercedes. При невозможности ремонта блока управления, можем предложить Вам  восстановленный блок управления на замену. Если Вы приобрели другой блок управления (плату), мы поможем Вам с его пропиской (программированием).


описание акпп 722.9

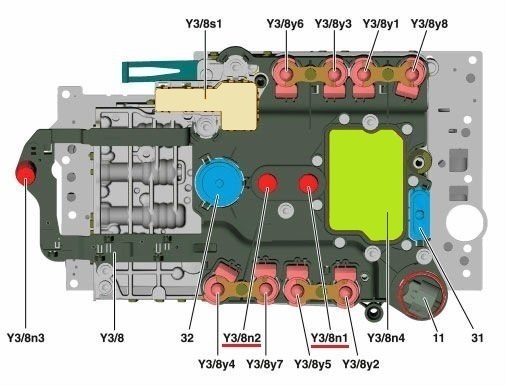

11 - Разъём электронного блока управления (платы) Y3/8

31 - Поплавок контроля уровня масла 1

32 - Поплавок контроля уровня масла 2

Y3/8 - Плата (электронный модуль/блок управления коробкой передач 722.9 7G-Tronic)

Y3/8n1 -  Датчик оборотов гидротрансформатора (бублика, турбины)

Y3/8n2 - Внутренний датчик числа оборотов

Y3/8n3 - Выходной датчик числа оборотов

Y3/8n4 - Процессор блока управления (платы) Y3/8

Y3/8s1  - Селектор выбора передач (позиционер)

Y3/8y1 - Соленоид (клапан) управления (контроля) давления

Y3/8y2 - Соленоид (клапан) включения муфты сцепления K1

Y3/8y3 -  Соленоид (клапан) включения муфты сцепления K2

Y3/8y4 - Соленоид (клапан) включения муфты сцепления K3

Y3/8y5 - Соленоид (клапан) управления тормоза B1

Y3/8y6 - Соленоид (клапан) управления тормоза B2

Y3/8y7 - Соленоид (клапан) управления тормоза B3

Y3/8y8 - Соленоид (клапан) управления блокировки гидротрансформатора

Коды неисправностей, возникающие в автоматической коробке передач 7G-Tronic
P0604 0604 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P0605 0605 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P0606 0606 В случае этого кода неисправности речь идёт о мнимой неисправности)
P0607 0607 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P060A 060A Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P060C 060C Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P0613 0613 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P061B 061B Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P062F 062F Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P0633 0633 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P0641 0641 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P0642 0642 Неисправно электропитание датчиков числа оборотов) ( Пониженное напряжение )
P0643 0643 Неисправно электропитание датчиков числа оборотов) ( Перенапряжение )
P0651 0651 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P06A3 06A3 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P0701 0701 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P0705 0705 Неисправен конструктивный узел Y3/8s1 (датчик диапазонов переключения передач (VGS)
P0706 0706 Проверить конструктивный узел Y3/8s1 (датчик диапазонов переключения передач (VGS)
P0711 0711 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P0712 0712 Сигнал конструктивного узла Y3/8s2 (датчик температуры масла КП (VGS) недостоверен) ( Пониженное напряжение )
P0713 0713 Сигнал конструктивного узла Y3/8s2 (датчик температуры масла КП (VGS) недостоверен) ( Перенапряжение )
P0714 0714 Неисправен конструктивный узел Датчик температуры масла КП)
P0716 0716 Возникло повышенное число оборотов входного вала коробки передач)
P0717 0717 Сигнал от конструктивного узла Y3/8n1 (датчик числа оборотов турбины (VGS) недоступен)
P0718 0718 Неисправен конструктивный узел Y3/8n1 (датчик числа оборотов турбины (VGS)
P0720 0720 Механическая неисправность конструктивного узла Трансмиссия
P0721 0721 Сигнал выходного числа оборотов КП в сравнении с сигналом числа оборотов колеса недостоверен)
P0722 0722 Сигнал от конструктивного узла Y3/8n3 (датчик числа оборотов выходного вала (VGS) недоступен)
P0723 0723 Неисправен конструктивный узел Y3/8n3 (датчик числа оборотов выходного вала (VGS)
P0729 0729 Недостоверная передача или КП буксует) ( 6-ая передача )
P0731 0731 Недостоверная передача или КП буксует) ( 1-ая передача )
P0732 0732 Недостоверная передача или КП буксует) ( 2-ая передача )
P0733 0733 Недостоверная передача или КП буксует) ( 3-ая передача )
P0734 0734 Недостоверная передача или КП буксует) ( 4-ая передача )
P0735 0735 Недостоверная передача или КП буксует) ( 5-ая передача )
P0741 0741 Активация муфты блокировки гидротрансформатора невозможна)
P0742 0742 Недопустимое включение муфты блокировки гидротрансформатора
P0748 0748 Внутренняя электрическая проверка конструктивного узла Y3/8y2 (регулировочный электромагнитный клапан сцепления K1 (VGS) не удалась)
P076F 076F Недостоверная передача или КП буксует) ( 7-ая передача )
P0778 0778 Внутренняя электрическая проверка конструктивного узла Y3/8y5 (регулировочный электромагнитный клапан тормоза B1 (VGS) не удалась)
P0798 0798 Внутренняя электрическая проверка конструктивного узла Y3/8y7 (регулировочный электромагнитный клапан тормоза B3 (VGS) не удалась)
P0893 0893 Гидравлическая неисправность в КП (отключаемый переключающий элемент не отключается))
P0894 0894 Недостоверная передача или КП буксует)
P1610 1610 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P1629 1629 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P1631 1631 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P1632 1632 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P1633 1633 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P1634 1634 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P1636 1636 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P1638 1638 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P1639 1639 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P1693 1693 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P1710 1710 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P1711 1711 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P1712 1712 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS)
P2216 2216 Проверить конструктивный узел Y3/8s1 (датчик диапазонов переключения передач (VGS) Процесс адаптации происходил вне действительного диапазона)
P233D 233D Измеренное значение датчика температуры масла КП недостоверно)
P2711 2711 Гидравлическая неисправность в КП (подключаемый переключающий элемент не подключается))
P2716 2716 Внутренняя электрическая проверка конструктивного узла Y3/8y4 (регулировочный электромагнитный клапан сцепления K3 (VGS) не удалась)
P2725 2725 Внутренняя электрическая проверка конструктивного узла Y3/8y6 (регулировочный электромагнитный клапан тормоза B2 (VGS) не удалась)
P2734 2734 Внутренняя электрическая проверка конструктивного узла Y3/8y3 (регулировочный электромагнитный клапан сцепления K2 (VGS) не удалась)
P2759 2759 Внутренняя электрическая проверка конструктивного узла Y3/8y8 (регулировочный электромагнитный клапан муфты блокировки гидротрансформатора (VGS) не удалась)
P2766 2766 Возникло повышенное число оборотов на конструктивном узле Y3/8n2 (внутренний датчик числа оборотов (VGS)
P2767 2767 Сигнал от конструктивного узла Y3/8n2 (внутренний датчик числа оборотов (VGS) недоступен)
P2768 2768 Неисправен конструктивный узел Y3/8n2 (внутренний датчик числа оборотов (VGS)
P2783 2783 Мощность трения муфты блокировки гидротрансформатора слишком высока)
P2805 2805 Сигналы датчика диапазонов переключения передач недостоверны в сравнении с сигналами интеллектуального модуля сервопривода)
P2810 2810 Внутренняя электрическая проверка конструктивного узла Y3/8y1 (регулировочный электромагнитный клапан рабочего давления (VGS) не удалась)
C001 C001 Контроллер CAN: шина CAN отключена (OFF)
C002 C002 Контроллер CAN: шина CAN отключена (OFF)
C300 C300 Неисправен конструктивный узел Y3/8n4 (блок управления, интегрированный в АКП (VGS) Обратить внимание на указания по ремонту!
C426 C426 Разрешение на запуск "Система санкционирования доступа к управлению" не дано)
F000 F000 Ошибка программного обеспечения Функциональная проверка
P0513 Событие 0513 Отосланный системой управления КП в систему санкционирования доступа к управлению сигнал по CAN разрешения на запуск отсутствует или недействителен)
P0562 Событие 0562 Пониженное напряжение электропитания кл) 87)
P0563 Событие 0563 Повышенное напряжение электропитания кл) 87)
P0602 Событие 0602 Блок управления Y3/8n4 (блок управления, интегрированный в АКП (VGS) не закодирован)
P1240 Событие 1240 Сообщение по CAN от блока управления Заданный водителем момент не было принято) ( Ошибка флага )
P1242 Событие 1242 Сообщение по CAN от блока управления Заданный водителем момент не было принято) ( Сигнал по CAN "Чётность" )
P1644 Событие 1644 Вариантное кодирование конструктивного узла Y3/8n4 (блок управления, интегрированный в АКП (VGS) недостоверно или отсутствует)
P1707 Событие 1707 Функциональное отключение системы по причине возникшего перегрева и повышенного напряжения
P1708 Событие 1708 Блок управления A80 (модуль сервопривода АКП для DIRECT SELECT) находится в аварийном режиме или связь по CAN нарушена)
P1709 Событие 1709 Сервомотор в конструктивном узле A80 (модуль сервопривода АКП для DIRECT SELECT) не может достигнуть своего заданного положения)
P231B Событие 231B Датчик температуры "Мощностной электронный блок для электрической машины A" имеет функциональное нарушение)
P2638 Событие 2638 Система управления двигателем не допускает регулирование момента системой управления КП)
P2806 Событие 2806 Конструктивный узел Y3/8s1 (датчик диапазонов переключения передач (VGS) не обучен)

Коробка передач 722.9 устанавливалась на следующие автомобили:

Автомобиль  Год выпуска
Mercedes C-class W203 2003 - 2007
Mercedes C-class W204 2007 - 2014
Mercedes C-class W205 2014 - 2017
Mercedes CL W215 2002 - 2006
Mercedes CL W216 2007 - 2014
Mercedes CLC  2008 - 2010
Mercedes CLK W209 2004 - 2009
Mercedes CLS W218 2010 - 2017
Mercedes CLS W219 2008 - 2010
Mercedes E W211 2006 - 2010
Mercedes E W212 2009 - 2016
Mercedes G W463 2006 - 2016
Mercedes GL W164 W166 2006 - 2012
Mercedes GLK X204 2008 - 2015
Mercedes ML W163 W164 W166 2005 - 2015
Mercedes R W251 2007 - 2017
Mercedes S W220 W221 W222 2005 - 2017
Mercedes SLK R171 R172 2005 - 2016
Mercedes B W245 AMG 2009 - 2011
